使用 sparkline 绘制迷你图

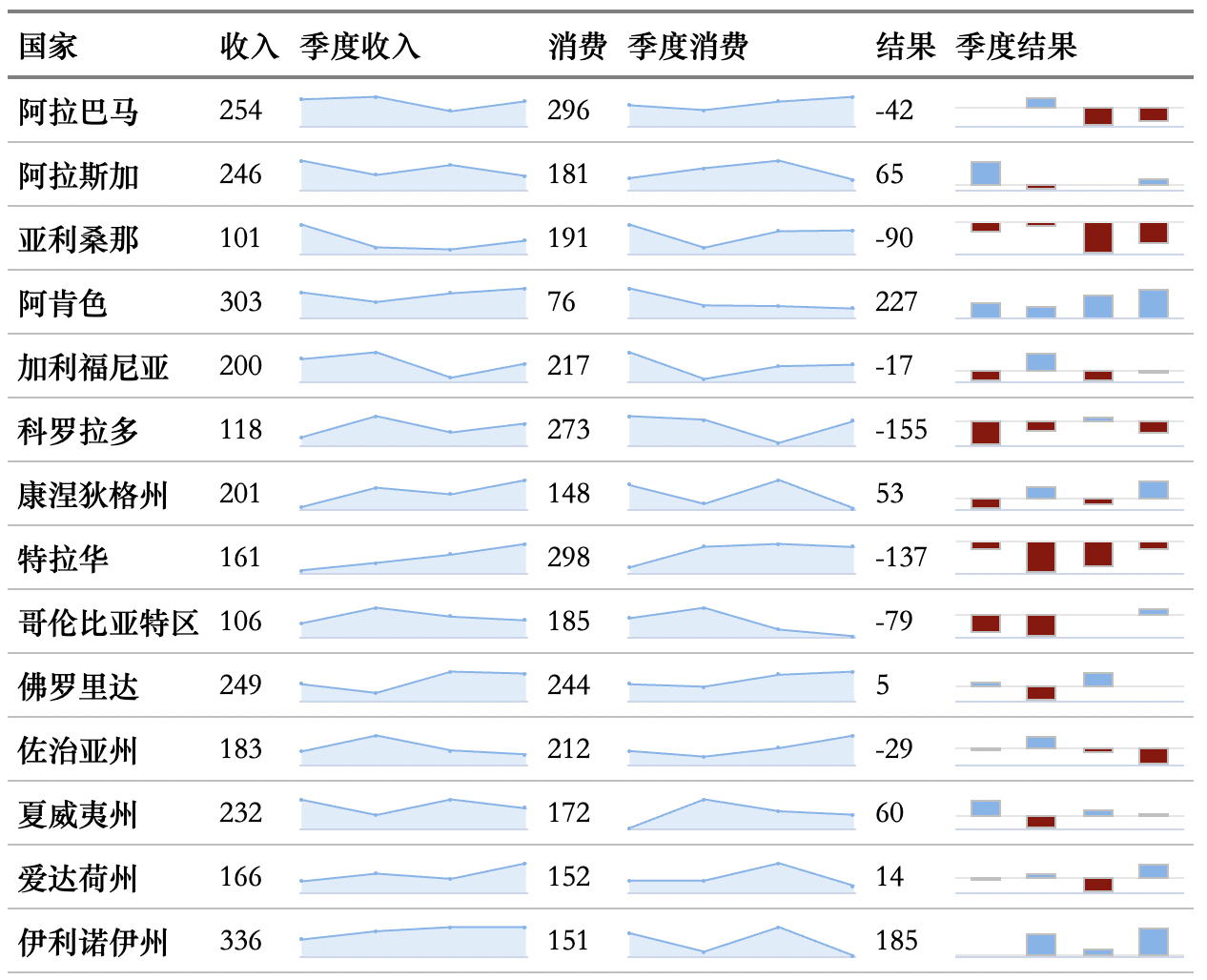

最近有小伙伴问到了这样的一幅图：

图表

这幅图在 R 语言中可以使用 sparkline 包绘制，今天就让我们来一起学习下这个包的用法。

基础用法

sparkline() 可以绘制线图、箱线图、柱形图、三态图、离散图、子弹图和饼图共其中图表：

library(sparkline)
x <- rnorm(10)
y <- rnorm(10)

sparkline(x)

图表

# 柱形图
sparkline(x, type = "bar")

图表

# 箱线图
sparkline(x, type = "box")

图表

# 三态图（仅仅表示正负零的状态）
sparkline(x, type = "tristate")

图表

# 离散图
sparkline(x, type = "discrete")

图表

# 子弹图
# Target -> 1
# Performance -> 2
# Range -> 3
sparkline(c(1, 2, 3), type = "bullet")

图表

# 饼图
sparkline(c(1, 2, 3), type = "pie")

图表

除了共同参数外，每一种图表都有着不同的参数。具体可以参考这里：http://omnipotent.net/jquery.sparkline/#common

例如对于饼图，可以使用如下参数设置样式：

sparkline(c(1, 2, 3), type = "pie",
          sliceColors = c("red", "blue", "green"),
          offset = 50,
          borderWidth = 5,
          borderColor = "black")

图表

和 formattable 一起使用

如果仅仅是绘制这种简单的图表，那么 sparkline 的用处就不大了。sparkline 可以和其他包组合起来使用构建复杂的图表，例如 formattable：

library(sparkline)
library(formattable)
tibble(
  id = c("a", "b"),
  sparkline = c(
    spk_chr(runif(10, 0, 10), type = "bar"),
    spk_chr(runif(10, 0, 5), type = "bar")
  )
) %>%
  formattable() %>%
  as.htmlwidget() -> fw
spk_add_deps(fw)

图表

多个 sparkline 组建也可以组合起来使用：

sl1 <- sparkline(
  c(5, 4, 5, -2, 0, 3),
  type = "bar",
  barColor = "#aaf",
  chartRangeMin = -5,
  chartRangeMax = 10,
  elementId = "sparkline-for-composite"
)
sl2 <- sparkline(
  c(4, 1, 5, 7, 9, 9, 8, 7, 6, 6, 4, 7,
    8, 4, 3, 2, 2, 5, 6, 7),
  type = "line",
  fillColor = FALSE,
  lineColor = "red",
  chartRangeMin = -5,
  chartRangeMax = 10
)
spk_composite(sl1, sl2)

也可以使用向量值和选项作为一个组分：

spk_composite(
  sl1,
  values = c(4, 1, 5, 7, 9, 9, 8, 7, 6, 6, 4, 7, 8, 4, 3, 2, 2, 5, 6, 7),
  options = list(
    type = "line",
    fillColor = FALSE,
    lineColor = "red",
    chartRangeMin = -5,
    chartRangeMax = 10
  )
)

图表

也可以组合图表，然后设置选项：

spk_composite(
  sl1,
  sl2,
  options = list(
    type = "box"
  )
)

图表

在 RMarkdown 中使用

在 RMarkdown 中也可以使用。例如下面的案例绘图展示了截止到 2020 年 4 月中国各城市的新冠疫情状况：

library(tidyverse)
library(formattable)
haven::read_dta("china-covid19.dta") %>%
  arrange(provcode, prov, citycode, city, date) %>%
  nest(data = c(date, confirmed, recovered, deaths)) -> df

df %>%
  slice(1:20) %>%
  rename(省代码 = provcode,
            省份 = prov,
            市代码 = citycode,
            市 = city) %>%
  mutate(
    确诊人数 = map_chr(data, function(x){
      spk_chr(x$confirmed)
    }),
    治愈人数 = map_chr(data, function(x){
      spk_chr(x$recovered)
    }),
    病死人数 = map_chr(data, function(x){
      spk_chr(x$deaths)
    })
  ) %>%
  select(-data) %>%
  formattable() %>%
  as.datatable(
    options = list(
      fnDrawCallback = htmlwidgets::JS(
        'function(){HTMLWidgets.staticRender();}'
      )
    )
  ) %>%
  spk_add_deps()

图表

这里面用了

options = list(
      fnDrawCallback = htmlwidgets::JS(
        'function(){HTMLWidgets.staticRender();}'
      )
    )

的设置。在单独的图表绘制中并不需要这个，但是如果在 RMarkdown 中插入了多个含 sparkline 的图表，表格中的 sparkline 会无法渲染，添加这个 options 设置就可以渲染了。
